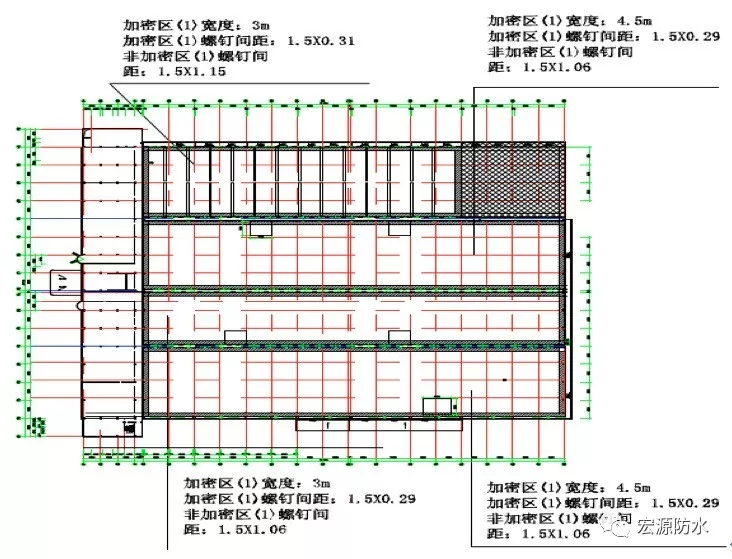

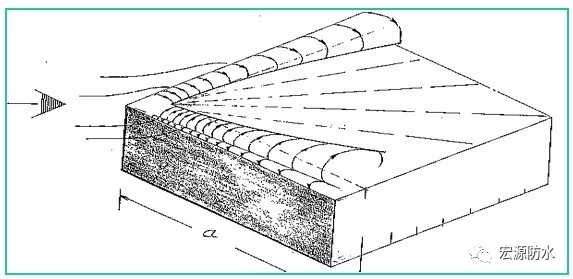

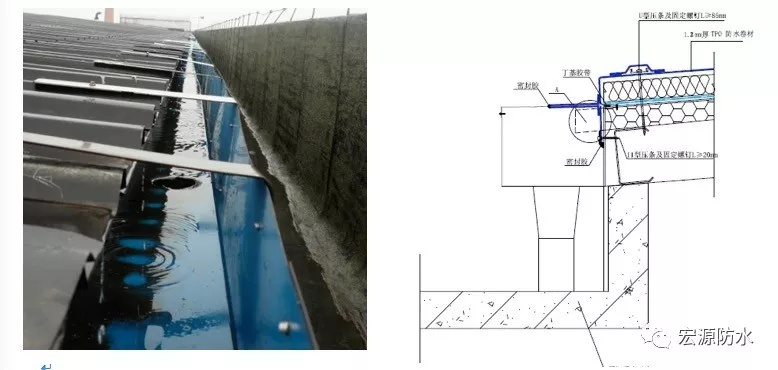

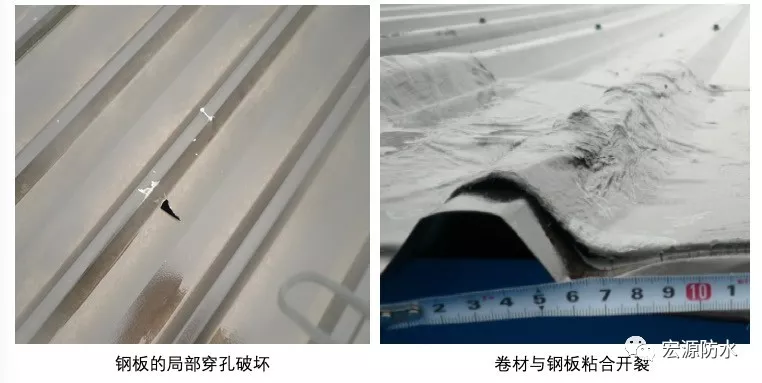

原屋面天沟为混凝土天沟，在屋面檐口处加挂了钢外天沟，由于钢外天沟与屋面接缝处不严，切固定拉杆的螺钉穿透屋面板，造成漏水。

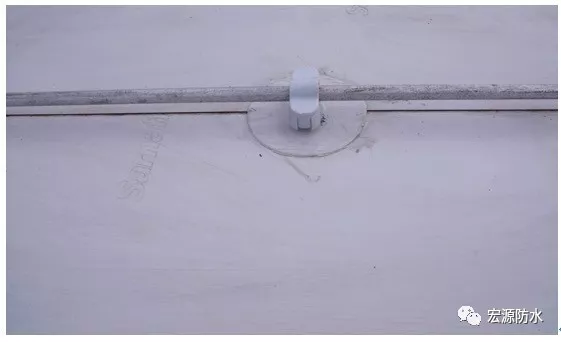

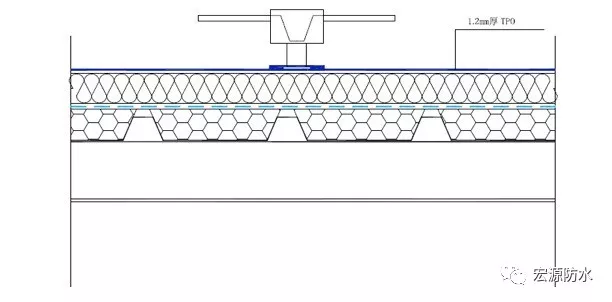

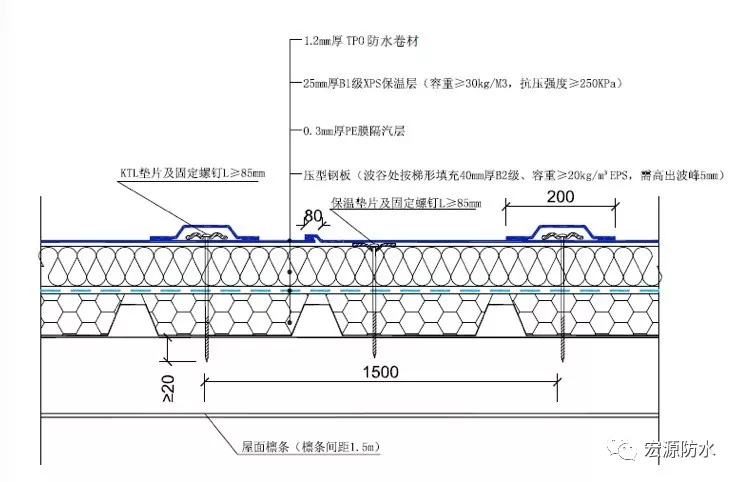

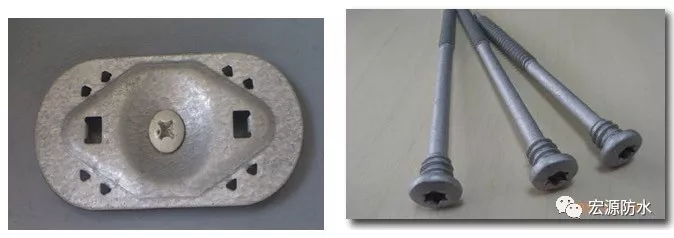

节点处理：外挂天沟与大面相交部位用U型压条固定并用卷材覆盖，收口位置位于天沟内侧立面，下翻收口，并用II型压条与固定螺钉固定，卷材将拉杆及天沟与屋面板接缝处包裹严密，收口处密封胶处理。

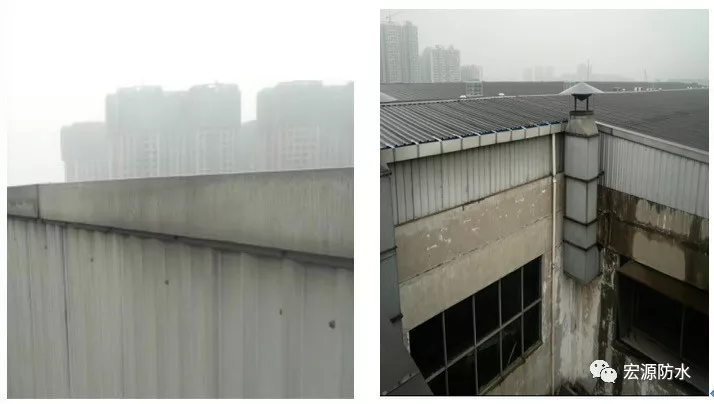

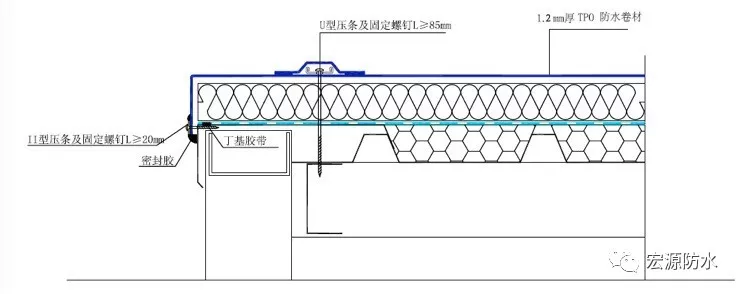

山墙为檐口式无女儿墙，檐口部位扣板与屋面交界处存在缝隙，雨水会顺着缝隙漏入室内，檐口部位用专用胶粘剂满粘复合卷材，用U型压条固定，并用不复合卷材覆盖，收口位置下翻到外侧墙立面，用II型压条及固定螺钉收口，并用密封胶密封。完成后效果：

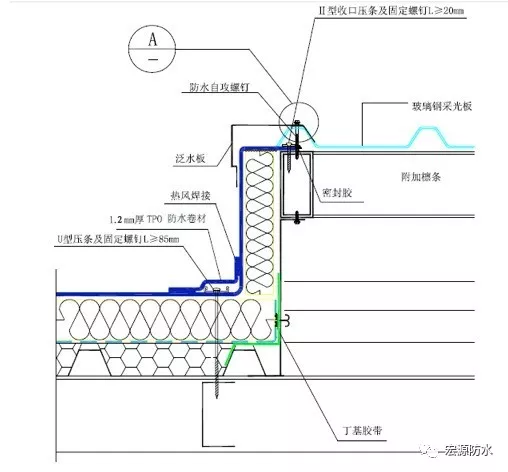

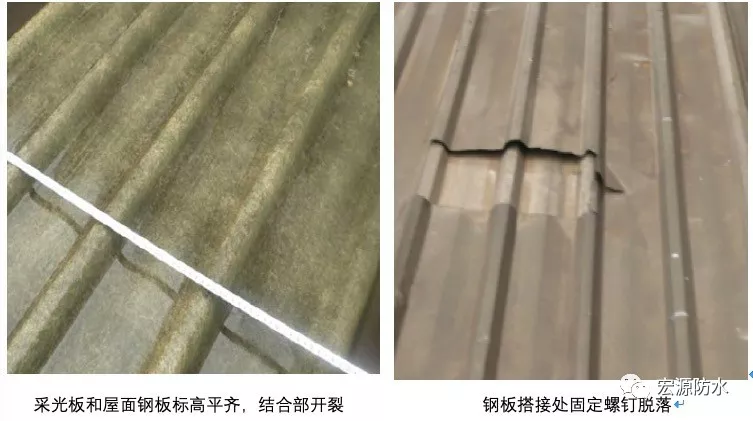

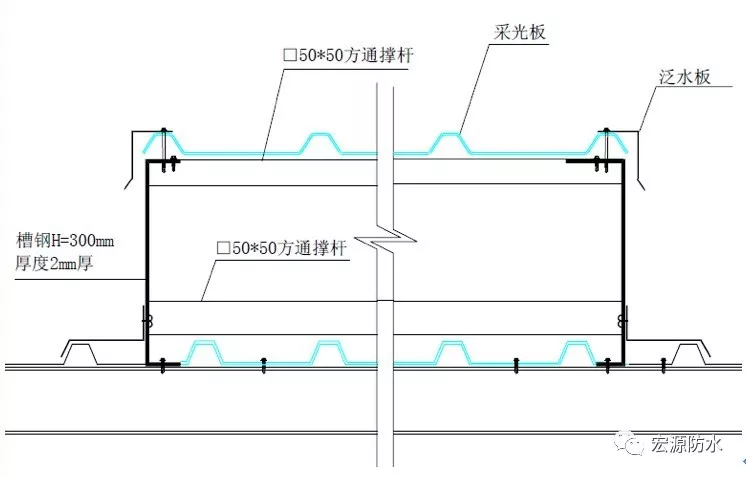

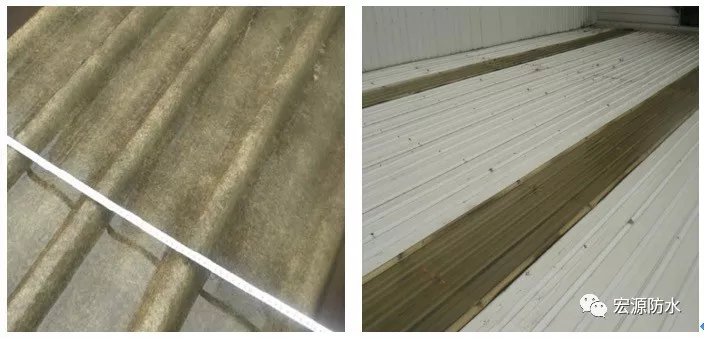

原屋面天窗为平铺在屋面上，没有高出屋面，雨水会顺着采光板与屋面板交接处漏入室内。改造过程中在不拆除原有采光板的情况下，在其周围用槽钢方钢，做成天窗骨架。如方案图：

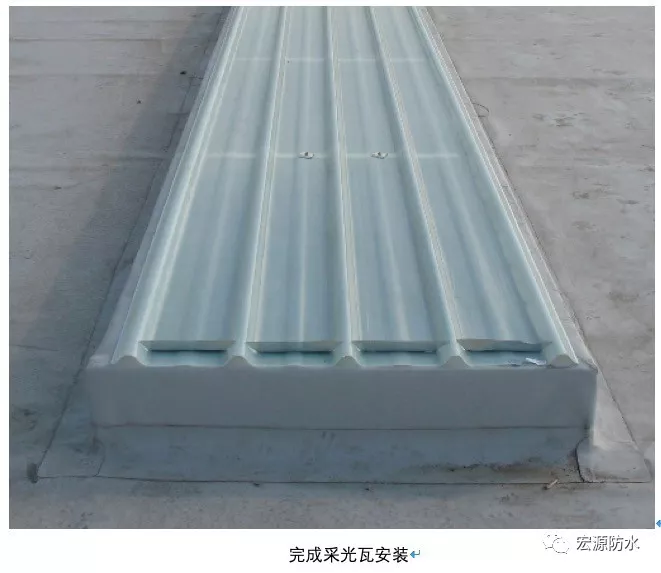

而后用卷材完全覆盖天窗与屋面交接处，用II型压条收口于天窗平面檩条上用密封胶密封，并用泛水板覆盖；大面与天窗交接处，用U型压条固定，并用卷材覆盖，保证100%的安全防水效果。如以下方案图：

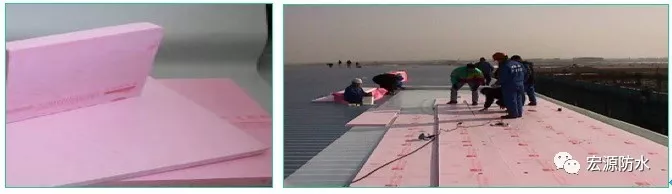

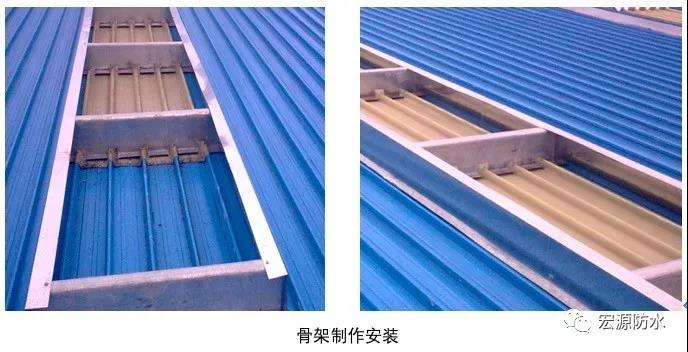

施工过程图：

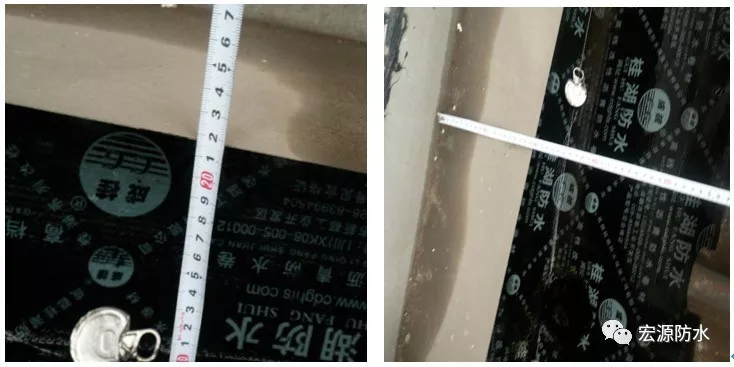

现场测量，现高低跨钢屋面交接处天沟尺寸为约450x200mm，方案采用500x250不锈钢天沟，更换后计算验算檩条：根据业主招标要求低跨度内天沟尺寸为500x250mm 2mm厚不锈钢天沟，设计荷载1.8KN/m2，拟采用双檩条支撑，单根檩条2C280X80X20X3.0承受荷载0.9KN/m，取最不利15～16轴 柱距12m计算。过程如下：

钢材：Q345

檩条间距(m)： 1.500

连续檩条跨数：5 跨及以上

边跨跨度(m)：12.000

中间跨跨度(m)：12.000

设置拉条数：0

屋面倾角(度)： 5.711

屋面材料：压型钢板屋面(无吊顶)

验算规范：《门式刚架轻型房屋钢结构技术规范》(GB 51022-2015)

风吸力作用下翼缘受压稳定验算方法：按式(9.1.5-3)验算

容许挠度限值[υ]: l/150

边跨挠度限值: 80.000 (mm)

中跨挠度限值: 80.000 (mm)

屋面板能否阻止檩条上翼缘受压侧向失稳：能

是否采用构造保证檩条风吸力下翼缘受压侧向失稳：采用

计算檩条截面自重作用: 计算

活荷作用方式: 考虑最不利布置

强度计算净截面系数：1.000

搭接双檩刚度折减系数：0.500

支座负弯矩调幅系数：0.900

檩条截面： 薄壁卷边槽钢][组合 2C280X80X20X3.0

边跨支座搭接长度：0.600 (边跨端：0.300；中间跨端：0.300)

中间跨支座搭接长度：0.600 (支座两边均分)

《建筑结构荷载规范》(GB 50009-2012)

《冷弯薄壁型钢结构技术规范》(GB 50018-2002)

《门式刚架轻型房屋钢结构技术规范》(GB 51022-2015)

  檩条截面： 薄壁卷边槽钢][组合 2C280X80X20X3.0

b = 160.50; h = 280.00; c = 20.00; t = 3.00;

d = 0.50;

A =2.6660e-003; Ix =2.9822e-005; Iy =2.9240e-006;

Wx1=2.2904e-004; Wx2=2.2904e-004; Wy1=3.6437e-005;  Wy2=3.6437e-005;

卷边的宽厚比C/T = 6.667 <= 13.0，满足要求。

卷边宽度与翼缘宽度之比C/B = 0.250

0.25<=0.250<=0.326，满足要求。

△ 恒荷载

屋面自重(KN/m2) ：0.9000;

檩条自重作用折算均布线荷(KN/m): 0.2093;

檩条计算恒荷线荷标准值(KN/m): 1.5593;

△ 活荷载(包括雪荷与施工荷载)

屋面活载(KN/m2) ：0.500;

屋面雪载(KN/m2) ：0.100;

施工荷载(KN) ：1.000;

施工荷载不起到控制作用;

檩条计算活荷线荷标准值(KN/m): 0.7500 (活载与雪荷的较大值);

△ 风荷载

建筑形式 ：封闭式;

风压高度变化系数μz ：1.000;

基本风压W0(kN/m2) ：0.300;

风压调整系数 ：1.5;

边跨檩条作用风载分区 ：中间区;

边跨檩条作用风载体型系数（风吸）μs1：-1.080;

边跨檩条作用风载体型系数（风压）μs2：0.380;

中间跨檩条作用风载分区 ：中间区;

中间跨檩条作用风载体型系数（风吸）μs1：-1.080;

中间跨檩条作用风载体型系数（风压）μs2：0.380;

边跨檩条作用风荷载线荷标准值（风吸）(KN/m): -0.7290;

边跨檩条作用风荷载线荷标准值（风压）(KN/m): 0.2565;

中间跨檩条作用风荷载线荷标准值（风吸）(KN/m): -0.7290;

中间跨檩条作用风荷载线荷标准值（风压）(KN/m): 0.2565;

说明:

作用分析采用檩条截面主惯性轴面计算，荷载作用也按主惯性轴分解;檩条截面主惯性轴面与竖直面的夹角为：5.711 (单位：度，向檐口方向偏为正);

△　基本组合

△　组合1：1.2恒+1.4活+0.9*1.4*积灰+0.6*1.4*风压

△　组合2：1.2恒+0.7*1.4*活+1.4积灰+0.6*1.4*风压

△　组合3：1.2恒+0.7*1.4*活+0.9*1.4*积灰+1.4风压

△　组合4：1.35恒+0.7*1.4*活+0.9*1.4*积灰+0.6*1.4*风压

△　组合5：1.0恒+1.4风吸

△　标准组合

△　组合6：1.0恒+1.0活+0.9*1.0*积灰+0.6*1.0*风压

强度计算控制截面：跨中截面

强度验算控制内力

主轴(kN.m)：Mx=39.814 ;My=3.580(组合：1)

平行轴(kN.m)：Mx'=39.814(组合：1);Vy'=-21.920(组合：1)

有效截面计算结果：

主轴：Ae =2.6053e-003;

Wex1=2.0155e-004;Wex2=2.0155e-004;Wex3=2.1016e-004;  Wex4=2.1016e-004;

Wey1=3.5510e-005;Wey2=3.4771e-005;Wey3=3.5510e-005;  Wey4=3.4771e-005;

平行轴：

Wex1'=2.0155e-004;Wex2'=2.0155e-004;Wex3'=2.1016e-004;Wex4'=2.1016e-004;

Wey1'=3.5510e-005;Wey2'=3.4771e-005;Wey3'=3.5510e-005;Wey4'=3.4771e-005;

强度计算最大应力σ(N/mm2)：197.536 < f=305.000

强度计算最大应力τ(N/mm2)：78.284 < f=175.000

第一跨跨中强度验算满足。

强度验算控制内力

主轴(kN.m)：Mx=-44.535;My=-4.622(组合：1)

平行轴(kN.m)：Mx'=-44.535(组合：1);Vy'=-22.855(组合：1)

单根檩条有效截面计算结果：

主轴：Ae =2.6509e-003;

Wex1=2.1213e-004;Wex2=2.1213e-004;Wex3=2.0975e-004;  Wex4=2.0975e-004;

Wey1=3.5883e-005;Wey2=3.6127e-005;Wey3=3.5883e-005;  Wey4=3.6127e-005;

平行轴：

Wex1'=2.1213e-004;Wex2'=2.1213e-004;Wex3'=2.0975e-004;Wex4'=2.0975e-004;

Wey1'=3.5883e-005;Wey2'=3.6127e-005;Wey3'=3.5883e-005;Wey4'=3.6127e-005;

强度计算最大应力σ(N/mm2)：106.164 < f=305.000

强度计算最大应力τ(N/mm2)：40.812 < f=175.000

第一跨支座强度验算满足。

强度计算控制截面：靠近左支座搭接位置

强度验算控制内力

主轴(kN.m)：Mx=-38.547;My=-4.057(组合：1)

平行轴(kN.m)：Mx'=-38.547(组合：1);Vy'=19.682(组合：1)

有效截面计算结果：

主轴：Ae =2.6088e-003;

Wex1=2.1014e-004;Wex2=2.1014e-004;Wex3=2.0182e-004;  Wex4=2.0182e-004;

Wey1=3.4749e-005;Wey2=3.5495e-005;Wey3=3.4749e-005;  Wey4=3.5495e-005;

平行轴：

Wex1'=2.1014e-004;Wex2'=2.1014e-004;Wex3'=2.0182e-004;Wex4'=2.0182e-004;

Wey1'=3.4749e-005;Wey2'=3.5495e-005;Wey3'=3.4749e-005;Wey4'=3.5495e-005;

强度计算最大应力σ(N/mm2)：191.002 < f=305.000

强度计算最大应力τ(N/mm2)：70.292 < f=175.000

第二跨跨中强度验算满足。

强度验算控制内力

主轴(kN.m)：Mx=-36.317;My=-3.791(组合：1)

平行轴(kN.m)：Mx'=-36.317(组合：1);Vy'=-19.036(组合：1)

单根檩条有效截面计算结果：

主轴：Ae =2.6638e-003;

Wex1=2.1288e-004;Wex2=2.1288e-004;Wex3=2.1254e-004;  Wex4=2.1254e-004;

Wey1=3.6355e-005;Wey2=3.6391e-005;Wey3=3.6355e-005;  Wey4=3.6391e-005;

平行轴：

Wex1'=2.1288e-004;Wex2'=2.1288e-004;Wex3'=2.1254e-004;Wex4'=2.1254e-004;

Wey1'=3.6355e-005;Wey2'=3.6391e-005;Wey3'=3.6355e-005;Wey4'=3.6391e-005;

强度计算最大应力σ(N/mm2)：85.437 < f=305.000

强度计算最大应力τ(N/mm2)：33.992 < f=175.000

跨中支座强度验算满足。

强度计算控制截面：靠近支座搭接位置

强度验算控制内力

主轴(kN.m)：Mx=-30.530;My=-3.246(组合：1)

平行轴(kN.m)：Mx'=-30.530(组合：1);Vy'=18.936(组合：1)

有效截面计算结果：

主轴：Ae =2.6316e-003;

Wex1=2.1096e-004;Wex2=2.1096e-004;Wex3=2.0558e-004;  Wex4=2.0558e-004;

Wey1=3.5198e-005;Wey2=3.5743e-005;Wey3=3.5198e-005;  Wey4=3.5743e-005;

平行轴：

Wex1'=2.1096e-004;Wex2'=2.1096e-004;Wex3'=2.0558e-004;Wex4'=2.0558e-004;

Wey1'=3.5198e-005;Wey2'=3.5743e-005;Wey3'=3.5198e-005;Wey4'=3.5743e-005;

强度计算最大应力σ(N/mm2)：148.510 < f=305.000

强度计算最大应力τ(N/mm2)：67.628 < f=175.000

中间跨跨中强度验算满足。

验算组合: 6

第一跨最大挠度(mm): 65.733

第一跨最大挠度(mm): 65.733 (L/183)< 容许挠度: 80.000

第一跨挠度验算满足。

第二跨最大挠度(mm): 34.141

第二跨最大挠度(mm): 34.141 (L/351)< 容许挠度: 80.000

第二跨挠度验算满足。

中间跨最大挠度(mm): 44.589

中间跨最大挠度(mm): 44.589 (L/269)< 容许挠度: 80.000

中间跨挠度验算满足。

        ****** 连续檩条验算满足******

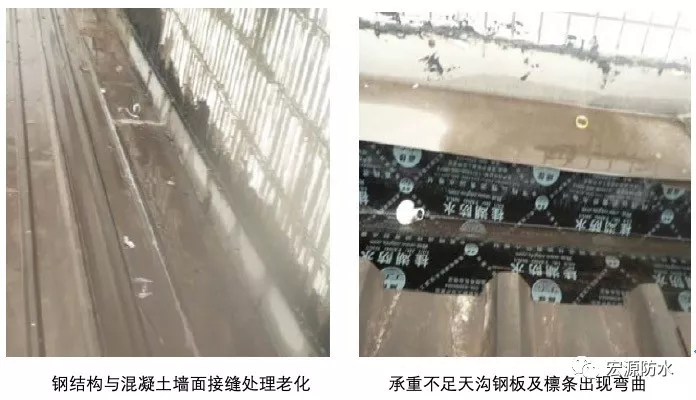

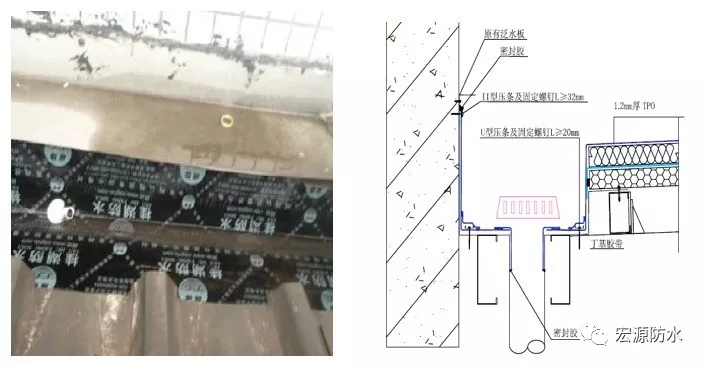

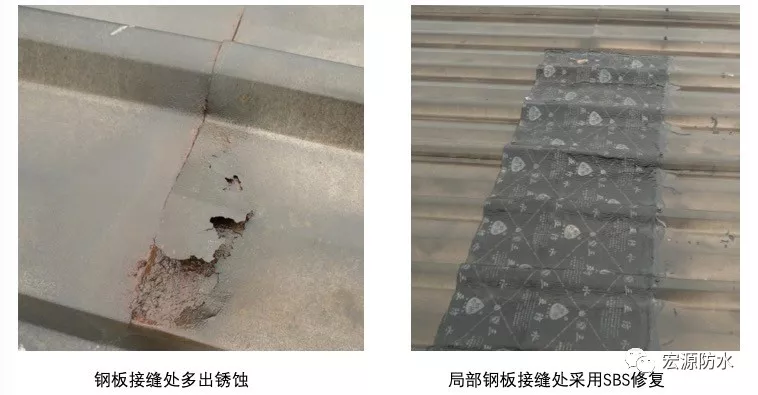

钢内天沟部分向来都是防水的一大重点，原部位仅用SBS材料覆盖了部分位置，没有起到完整的防水效果，存在漏水隐患。为了解决此隐患，在低跨屋面天沟位置需要全部覆盖，用II型压条收口与外侧墙的立面上，用密封胶密封，为了保证收口位置不漏水，墙上的瓷砖需拆除底部用两道U型压条固定，并用覆盖条覆盖。落水口部位用卷材深入落水口内部，上面用热风焊接与天沟底部卷材焊接为一个整体。

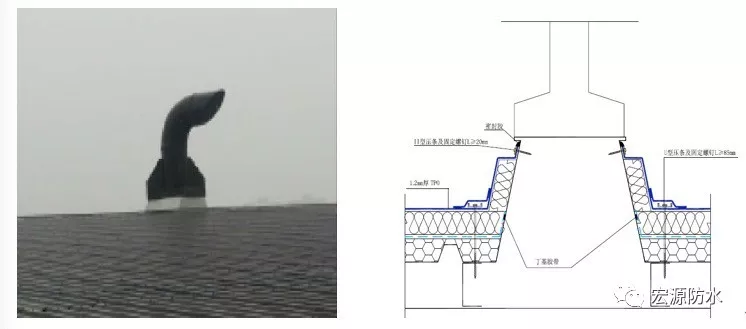

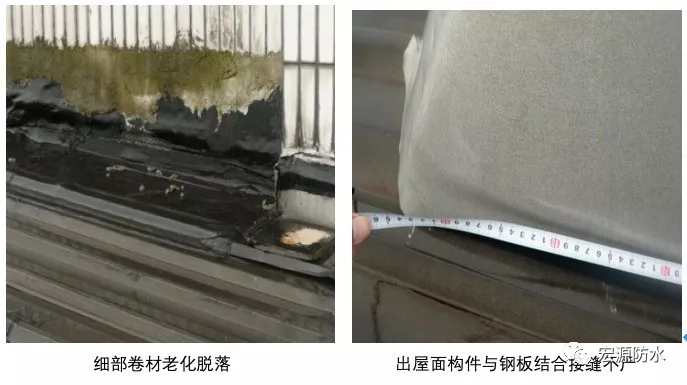

烟囱部位四周收边板与屋面交界处存在接缝，烟囱与大面交接处需用U型压条固定，覆盖条覆盖，用II型压条上翻收口至泛水板下方，并用密封胶密封。保证100%不产生漏水情况。

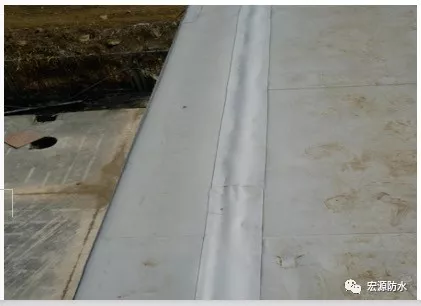

拟完工照片：所有接缝处完全用防水卷材覆盖，形成一个完整的防水体系。

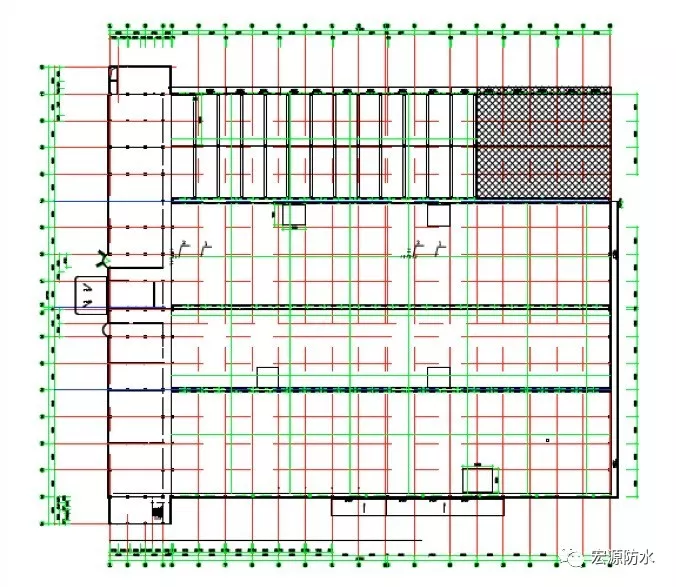

在防水后为保证屋面避雷接地功能，按照相关规范，方案如下：

A.本布置图参照业主提供屋面图纸，及建筑物防雷设计规范(GB50057-2000)的第三类建筑进行布置。

B.本布置图建筑外圈避雷带须与现有屋面避雷引线线有可靠连接。

C.利用建筑物四周的钢柱或柱子钢筋作为引下线时,可按跨度设引下线,但引下线的平均间距不应大于25m。(根据原有建筑物的结构形式因地制宜)

D.避雷线支架间距1米,拐弯处为0.5米,避雷闭合间距见图，屋面避雷带采用1×Φ10圆钢连接。
