电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

发布日期：2017-09-11
作者：张兰
浏览次数：2177

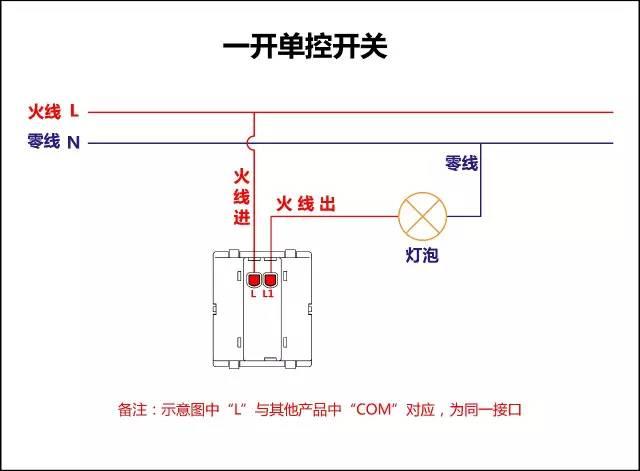

一开单控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

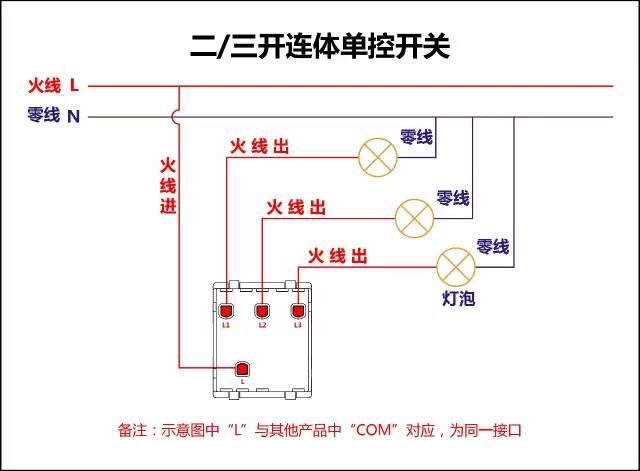

二三开连体单控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

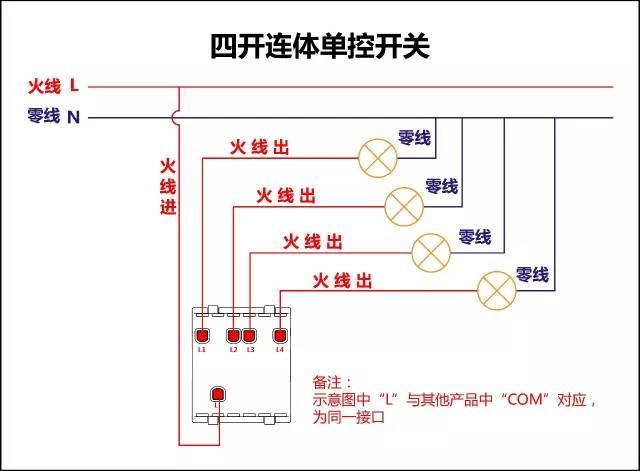

四开连体单控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

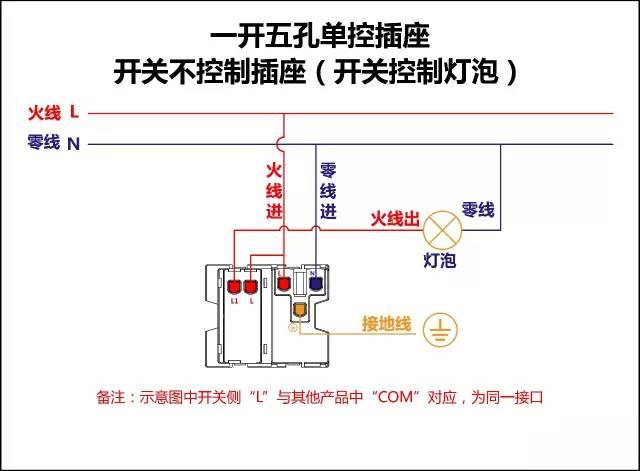

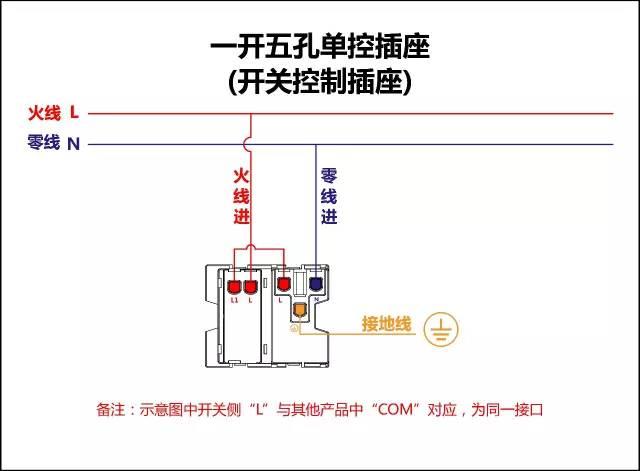

一开五孔单控插座接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

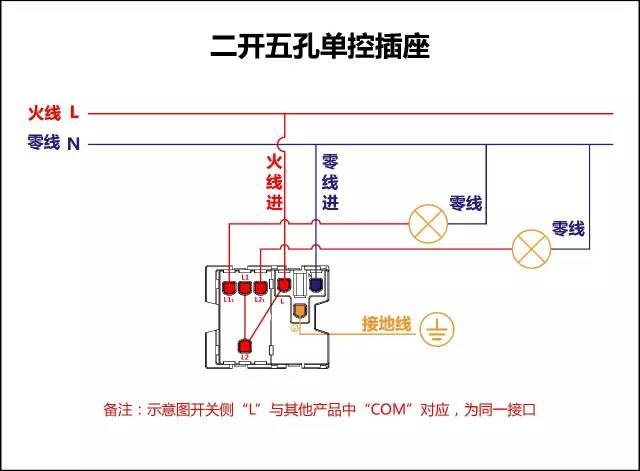

二开五孔单控插座接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

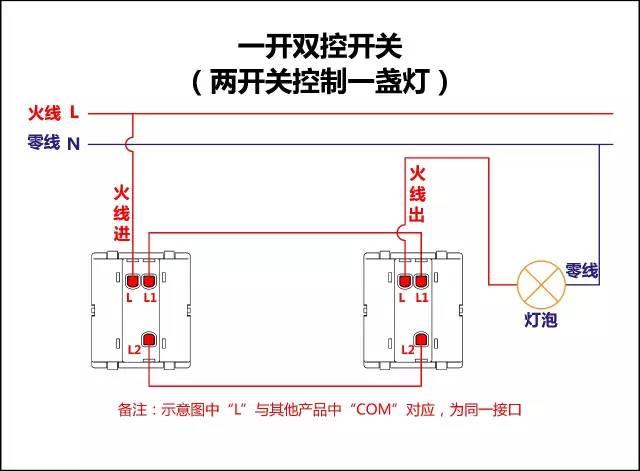

一开双控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

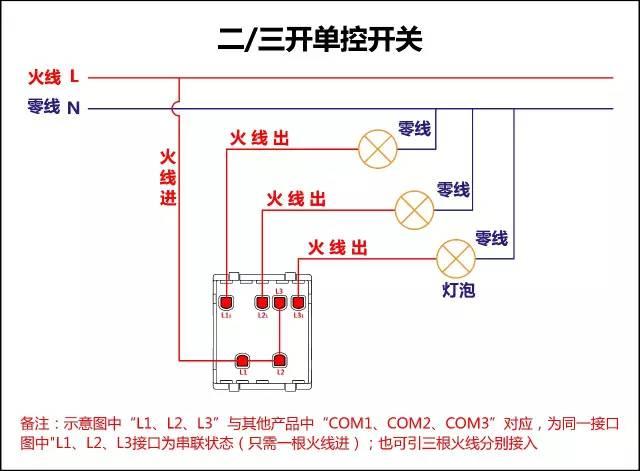

二三开单控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

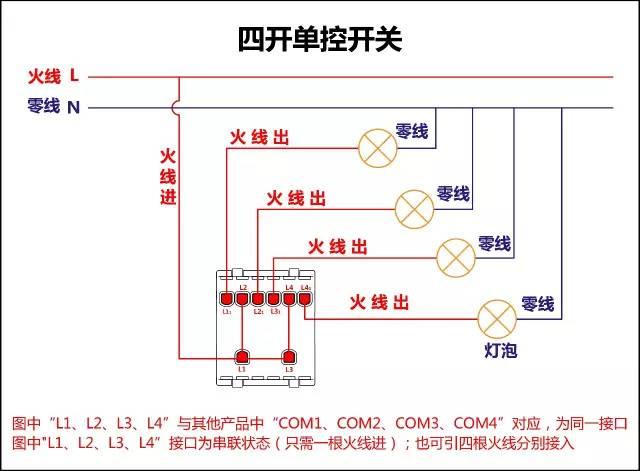

四开单控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

一开五孔单控插座接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

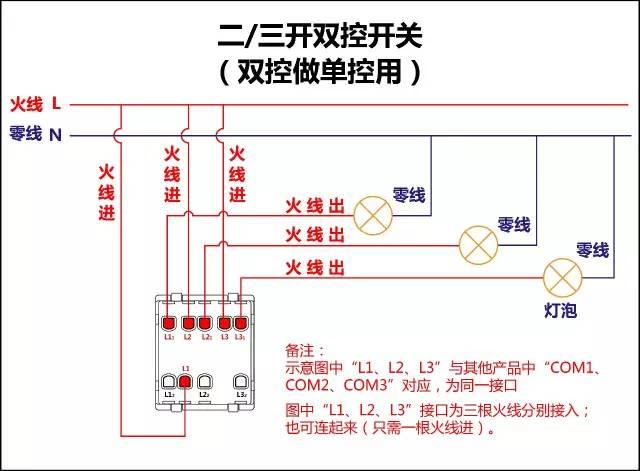

二三开双控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

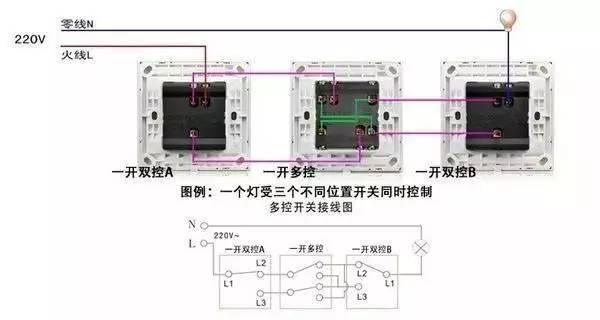

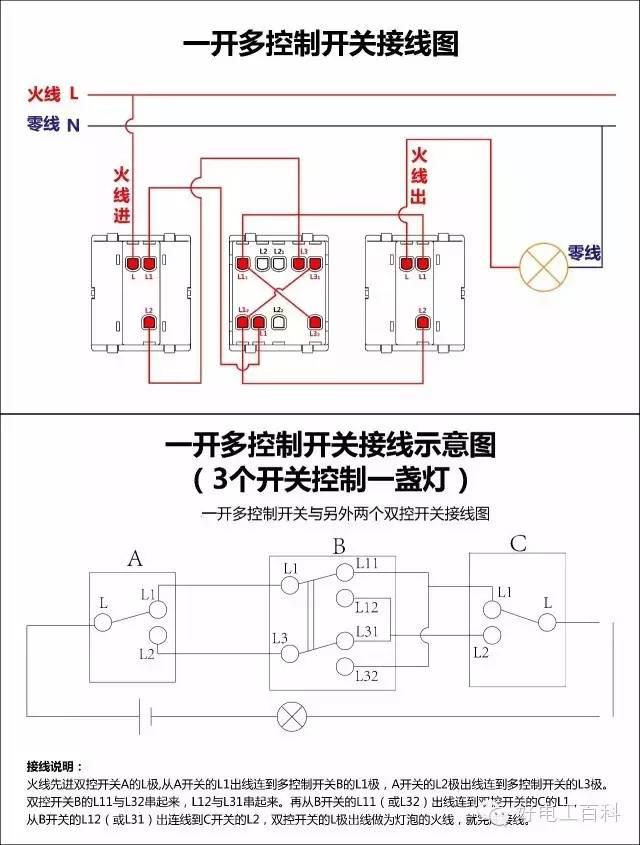

一开多控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

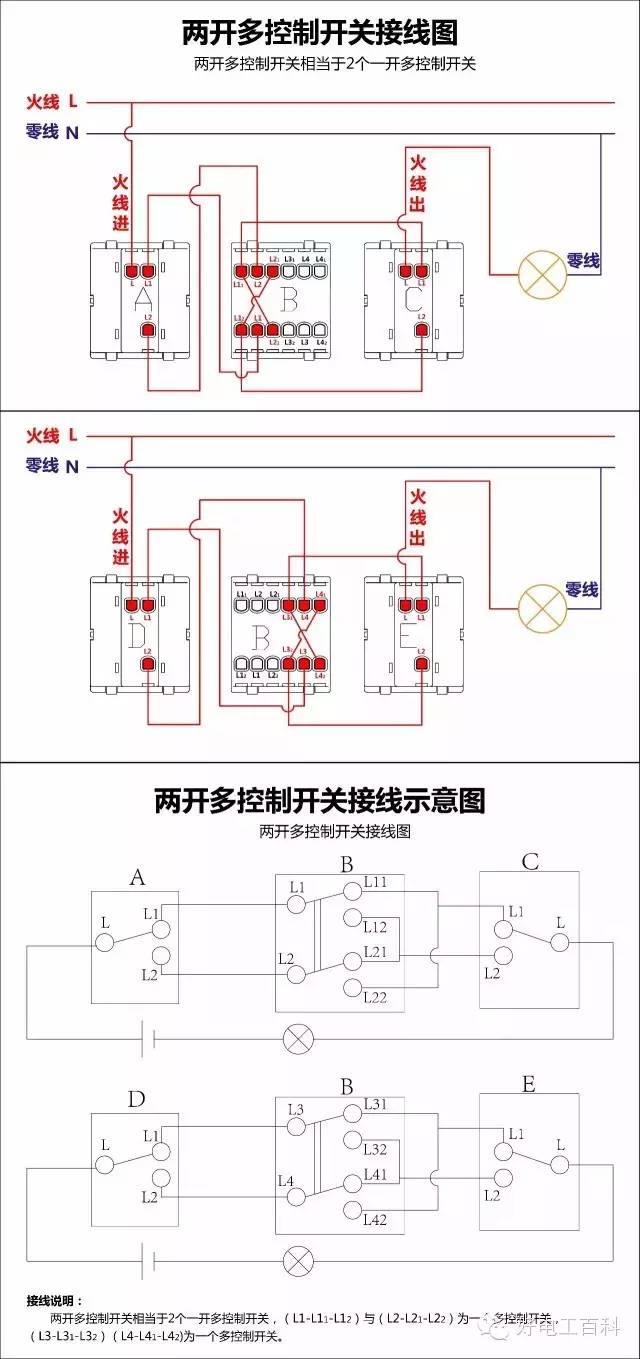

两开多控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

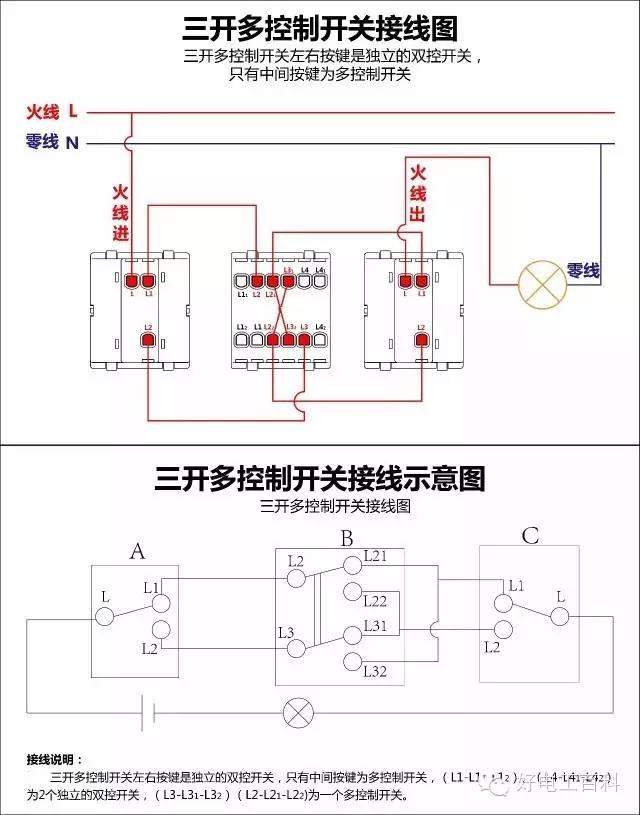

三开多控开关接线图

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！

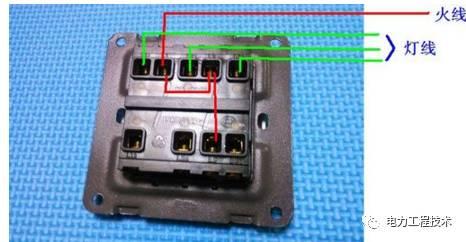

最牛的一个：

undefined

电工必备｜最全的开关接线图（单控、双控、三控），值得收藏！
