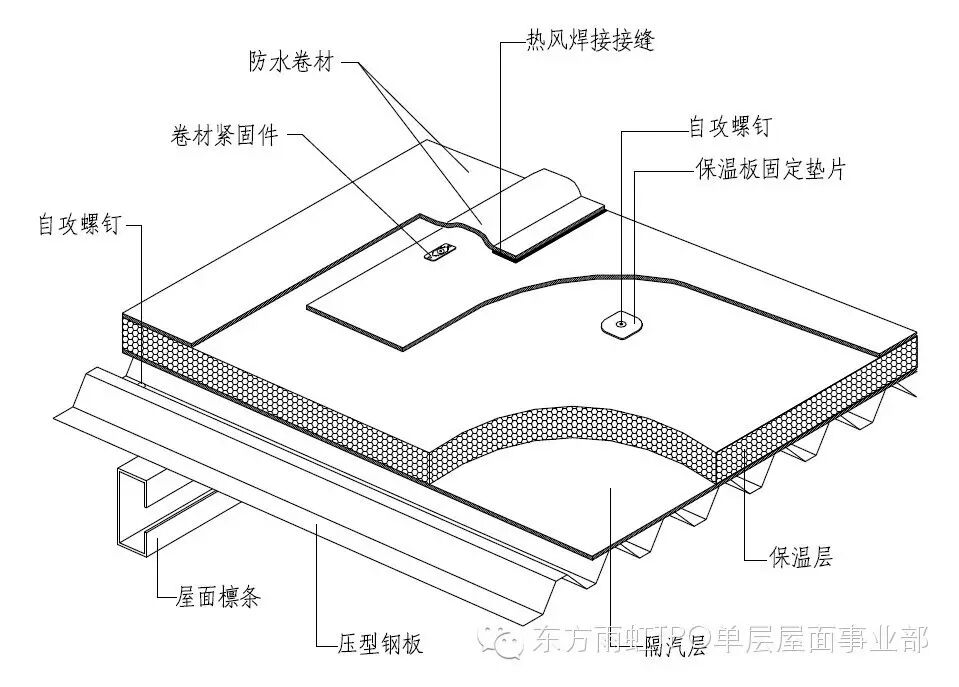

机械固定TPO单层屋面系统

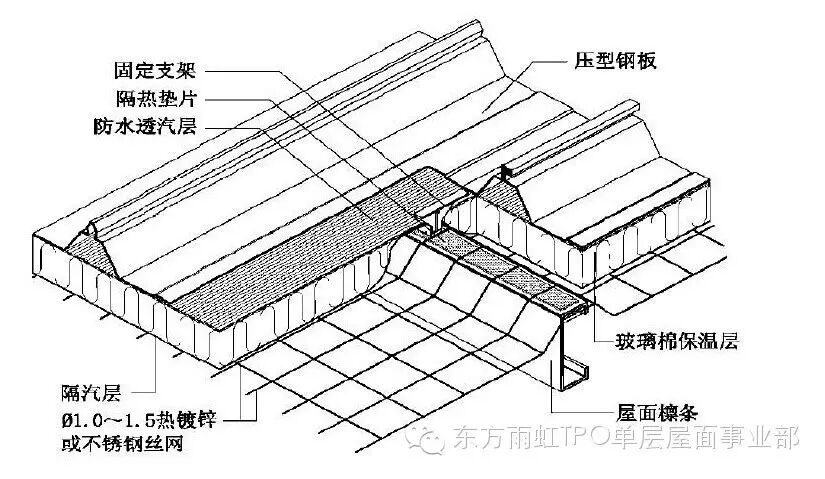

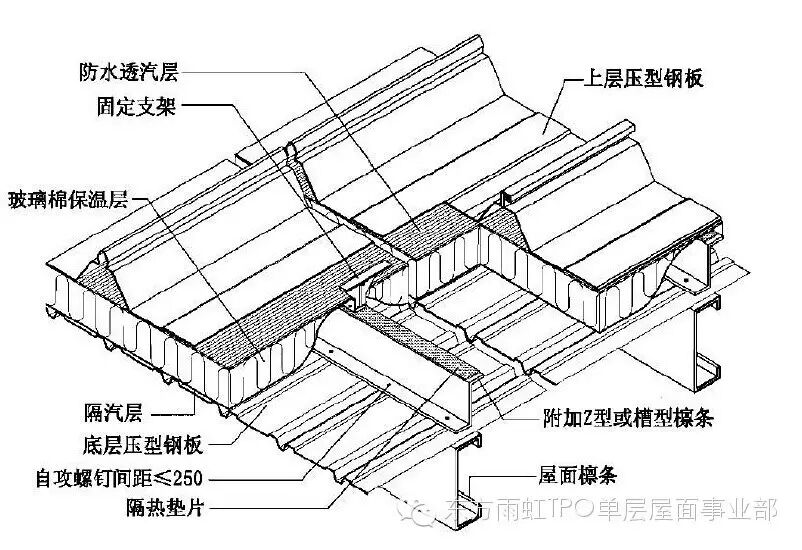

压型钢板复合保温屋面系统

系

统

构

造

屋面

体系

适应

变形

能力

TPO卷材空铺，仅在搭接缝处与基层固定，TPO卷材具有良好的延伸率（均质TPO卷材的断裂延伸率达到500%），整个屋面体系具有良好的适应基层变形的能力，不会因基层变形而造成渗漏。

压型钢板复合保温屋面由于钢结构基层、温度及荷载变化易引起钢板变形，接缝松动造成渗漏；

钢结构体系中，由于结构本身在温度变化、受风载、雪载等外力作用下，容易发生弹性变形，屋面向下塌陷，造成积水，积水从搭接缝处进入，造成渗漏；

特别是在屋脊、天沟等部位，钢板泛水或收边件的板厚较薄，刚度较小，在风荷载作用下很容易发生变形，造成渗漏；

有的屋面板剪力没有释放，完全靠钉子使劲固定，在外荷载作用时容易疲劳变形，也容易在连接部位产生渗漏隐患。

接

缝

方

式

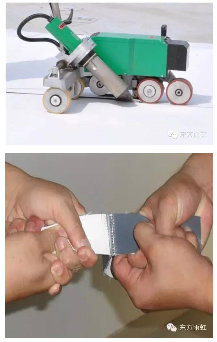

卷材接缝热风焊接，强度高，形成密不透风的防水层，防水效果可靠。

 接缝剥离强度高，效果可靠

压型钢板复合保温系统采用钢板搭接或锁边等方式，如前所述，搭接缝位置易变形而产生渗漏；而屋面向下塌陷积水或雨水口堵塞积水后，因为锁边高度不够，雨水同样能从接缝渗入造成渗漏。

目前在实际工程应用中普遍采用波高较低的板型（有效面积大，有效宽度大，成本节省；而搭接宽度较少），当屋面积水时，容易漫过板型搭接部位，产生渗漏。

如考虑雨水在屋面收到风荷载影响下的浪涌情况发生，更容易漫过钢板搭接位置。

温度

应力

影响

TPO防水卷材对温度不敏感，高低温环境下其物理性能变化不大，低温弯折性能达到-40℃无裂纹。并且搭接部位不会因为温度高低而出现任何渗漏。

金属板自身导热系数大，当外界温度变化较大时，由于环境温度变化大，因温度变化造成彩钢板收缩变形而在接口处产生较大位移，因而在接口部位极易产生渗漏隐患。

节

点

处

理

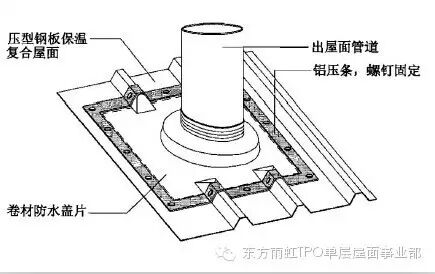

基于TPO卷材的热塑性、加热后能加工成各种形状，节点施工简便，能够成就各种特殊的屋面造型、满足细部复杂节点的施工要求，使出屋面管道、设备无漏水之忧，有效的解决了金属屋面在这方面的缺陷。

压型钢板复合保温屋面体系，出屋面设备、管道等节点处理复杂，易发生渗漏。

抗

风

揭

能

力

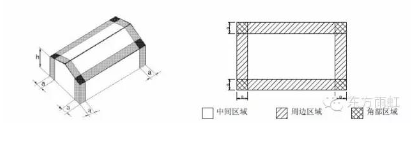

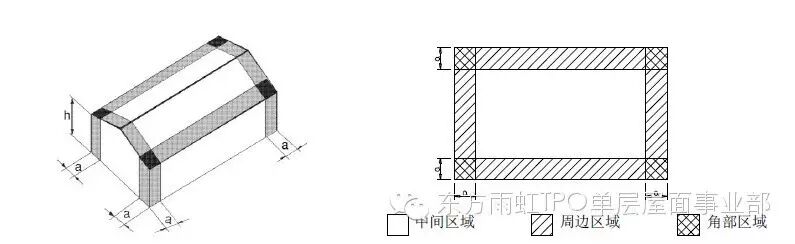

风揭荷载是屋面等围护结构在日常使用过程中所承受的最不利影响之一，单层屋面风揭荷载与风速、建筑物高度、建筑物所处地区、屋面坡度、建筑物体型等多种因素有关。特别是在东部沿海地区，往往基本风速较大，而且针对工业项目，所处区域地面粗糙度较小，导致的屋面负风压较大。一旦屋面系统在抗风揭设计和施工、材料方面没有经过严格的执行，很有可能造成在强风将屋面“掀起”的情况，后果十分严重。而且根据大量风洞试验，屋面不同区域所承受的负压有所不同，根据ASCE/SEI7中的数据，低坡屋面分为中间、角部和周边区域等三个不同的负压承受区，所承受的风荷载时1:1.68:2.53，也就是说必须在屋面周边必须采取取可靠的加密措施，以抵御更高的风揭荷载。

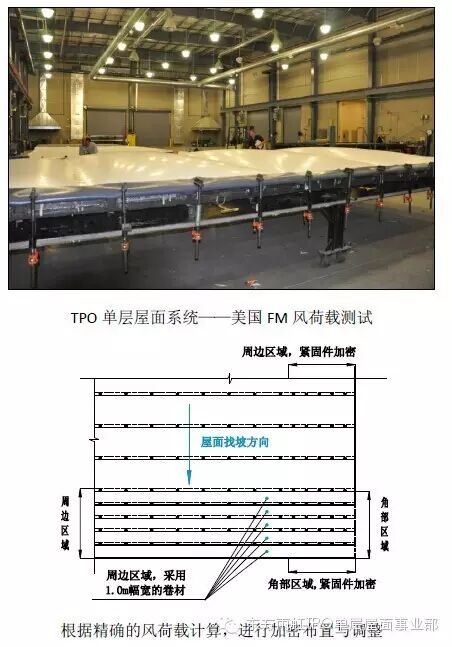

可靠的TPO单层屋面系统，必须经过严格的风揭荷载测试；且施工单位比需依据专业化的风揭荷载计算，确认紧固件的排布方式，配合卷材幅宽的调整，提升屋面不同区域的抗风揭能力。

因为结构、板型、固定方式等所限制，自身的抗风揭能力很差，且基本没有经过抗风揭测试，没有可靠的设计与实验依据；金属屋面更没有可靠的构造措施来进行周边加密区域，导致角部和周边区域往往因为风揭破坏，继而风从破坏处迅速进入屋面中，导致整个屋面被掀起。

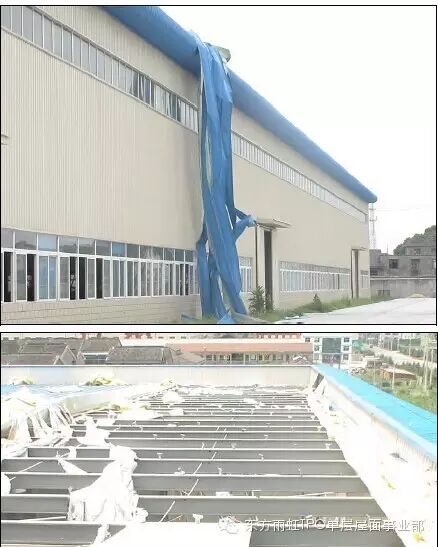

屋面金属板在风揭荷载作用下被成片的掀走破坏
屋面金属板在风揭荷载作用下被成片的掀走破坏

耐

腐

蚀

性

沿海地区的空气潮湿，；氯离子、硫酸根、含量高，在临海的工业建筑集中的区域内，H2S、NH2、NO2等，而且盐雾含量较高，对建筑材料，特别是金属的腐蚀问题需值得注意。

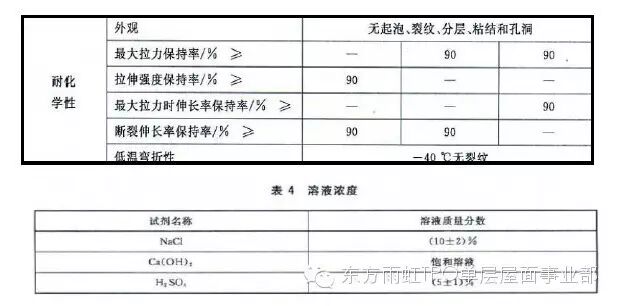

TPO防水卷材具有很高的耐腐蚀性，能满足各类酸、碱、盐、微生物及其他腐蚀等环境下的要求。附TPO部分耐腐蚀性能指标：

TPO单层屋面系统所采用的其他辅材，特别是紧固系统，都经过严苛的耐腐蚀测试，包括各类盐雾试验和酸雾试验，确保整个系统的可靠性。

一般工业厂房金属屋面往往采用耐腐蚀性比较低的彩涂板，在腐蚀环境或海洋大气环境下，腐蚀较为严重，影响建筑使用环境。

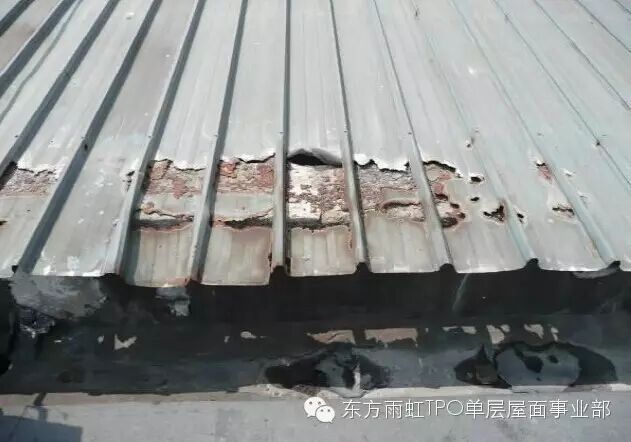

金属屋面表面大面积腐蚀；而且其采用的紧固件往往质量较差，更是先于板材腐蚀，在风荷载或其他不利因素共同影响下很快失去作用。

施

工

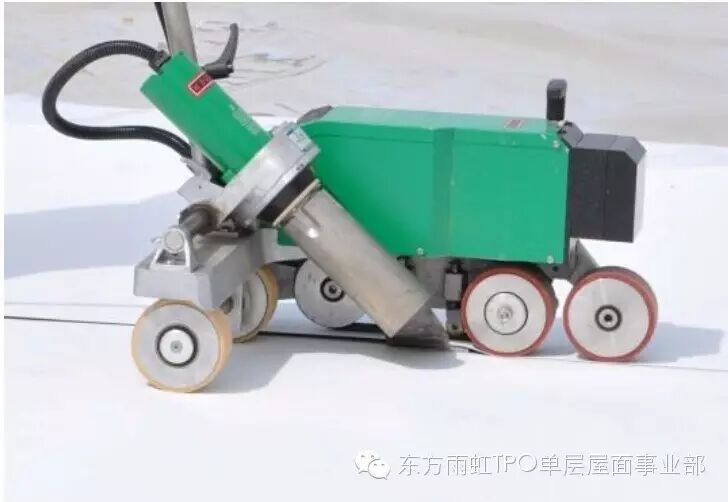

装配式屋面系统，没有湿作业、工序简单、机械固定、自动焊机焊接，施工速度快。

装配式屋面系统，没有湿作业、工序复杂、施工速度较慢。

维

修

TPO屋面出现破损后，用小块卷材覆盖破损处，并将小块卷材与原卷材屋面热风焊接，维修效果可靠，成本低。

金属屋面漏水处易发生于出屋面设备、管道处及金属板接缝处，目前无有效可靠的维修方法，绝大部分采取用纯丙烯酸涂料+加筋布进行维修，可靠性低，1～２年后就需重新维修。

耐

久

性

基于TPO卷材的良好耐老化性能、耐候性，TPO机械固定单层屋面系统耐久性能达到30年以上。

国外的金属屋面耐久性较好，目前国内因为金属板材、构件质量参差不起，3～5年即会出现变形渗漏，此种情况十分普遍。

经

济

性

比

较

采用TPO单层屋面系统，针对整个工程的造价不会有太大的增加。而且TPO单层屋面系统其具有超高年耐久性，对于整个工程的生命周期而言，其后续维护成本成本远低于金属屋面。

因其较高的渗漏隐患及其他问题，往往在短时间内即需要维修，如果严重影响生产活动的情况下，甚至在几年之内即需要翻新，后续维护成本更加高昂。
